Solusi Retrofit AHU yang Menghemat Biaya Listrik Sebesar CNY 3,43 Juta Setiap Tahunnya

Sepanjang siklus hidup bangunan komersial, konsumsi energi tetap menjadi tantangan yang terus-menerus.

Sistem HVAC menyumbang sekitar 40% hingga 60% dari total penggunaan energi suatu bangunan. Sebagai "jantung" yang menyediakan pendinginan dan pemanasan sekaligus memastikan kualitas udara dalam ruangan, efisiensi operasional Unit Pengolah Udara (AHU) secara langsung menentukan efisiensi energi secara keseluruhan.

Di tengah dorongan untuk mencapai netralitas karbon dan meningkatnya biaya operasional, kipas angin tradisional seringkali gagal memenuhi tuntutan penghematan energi. Bagaimana potensi penghematan energi dapat dimanfaatkan di bangunan yang sudah ada?

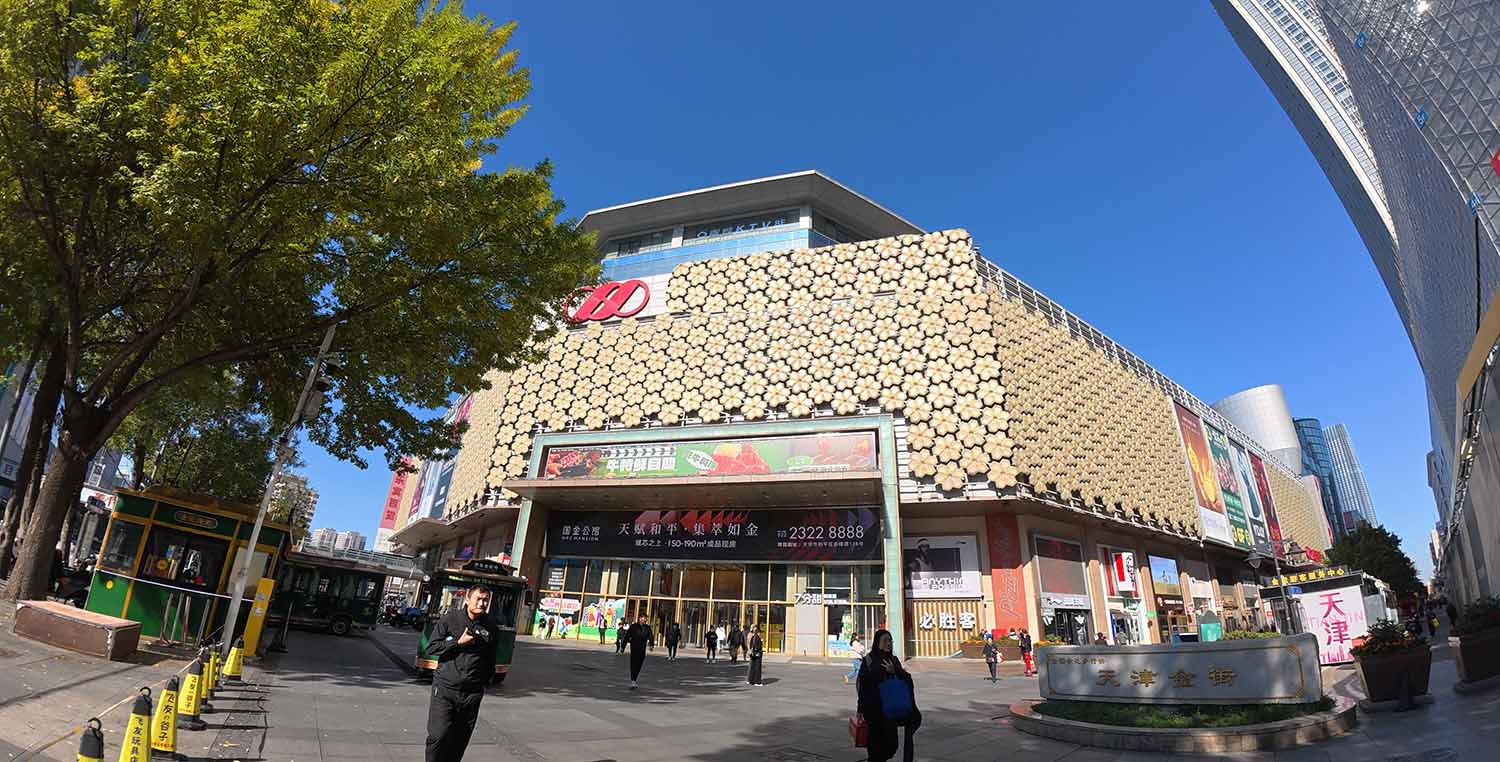

Sebuah proyek retrofit AHU baru-baru ini di sebuah pusat perbelanjaan di Tianjin memberikan hasil yang terukur:

Tingkat penghematan energi sebesar 64.25%.

Berikut ini adalah penjelasan rinci tentang bagaimana teknologi kipas EC berkontribusi pada hasil ini.

1. Transformasi Hijau untuk Mal yang Sudah Mapan

Terletak di kawasan komersial yang ramai, mal ini telah beroperasi selama bertahun-tahun dan memiliki jumlah pengunjung harian yang tinggi.

Seiring waktu, unit AHU asli mulai menunjukkan tanda-tanda keausan dan penuaan.

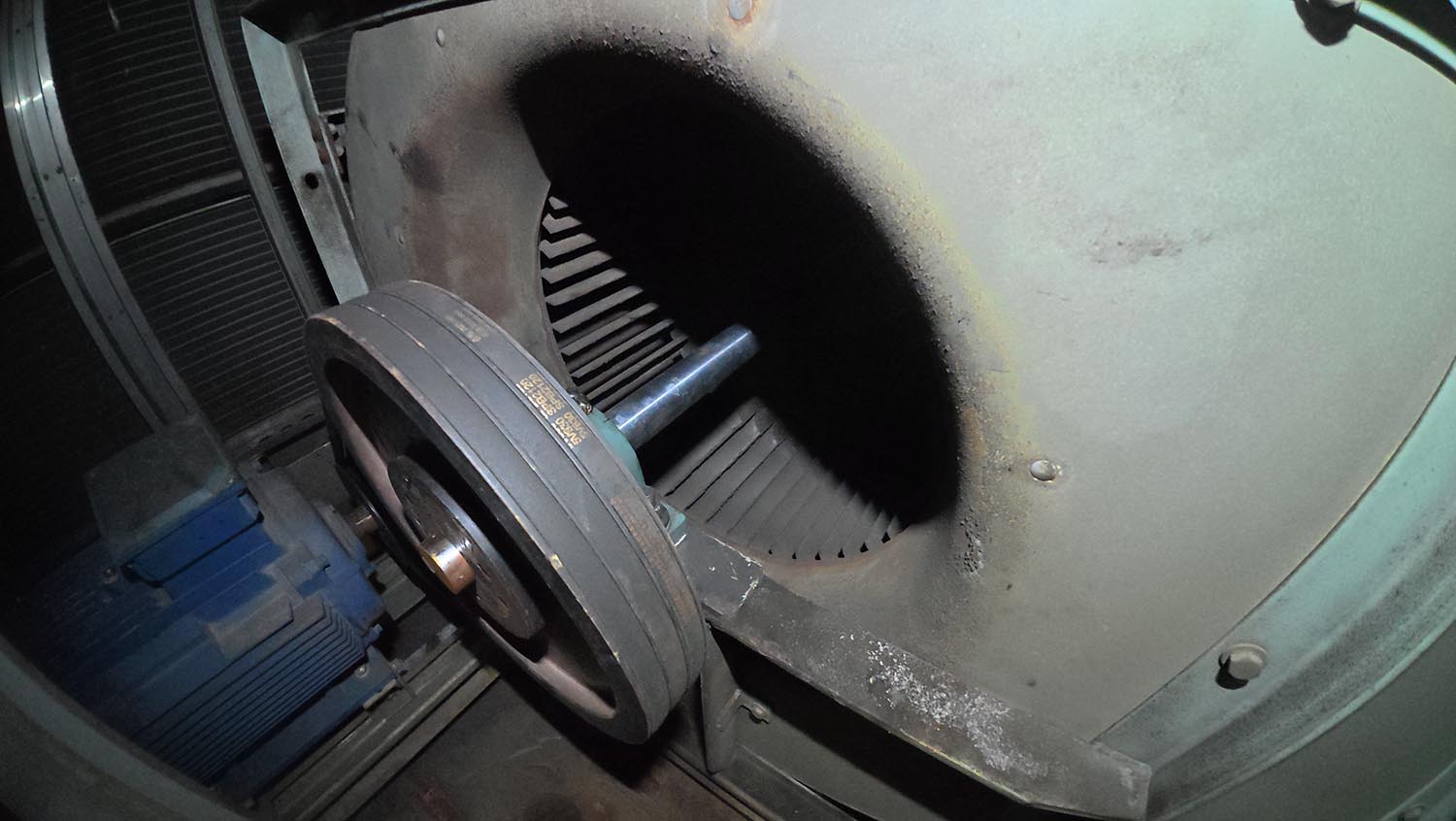

- Kipas penggerak sabuk generasi awal mengalami penurunan efisiensi yang signifikan akibat pengoperasian jangka panjang, sehingga menjadi sumber utama konsumsi energi yang tinggi.

- Komponen-komponen penting seperti sabuk dan bantalan telah aus, sehingga memerlukan penggantian dan perbaikan yang sering—meningkatkan biaya operasional dan beban kerja pemeliharaan.

- Unit-unit yang sudah usang tersebut kurang memiliki kontrol yang presisi, sehingga menyulitkan pengaturan suhu yang akurat dan memengaruhi pengalaman berbelanja.

- Dengan kecerdasan yang terbatas, ke-46 unit tersebut tidak memberikan umpan balik secara real-time mengenai status operasional, sehingga memerlukan upaya inspeksi manual yang signifikan.

Untuk mendukung tujuan penghematan energi dan pengurangan emisi nasional sekaligus mengurangi biaya operasional, manajemen mal memutuskan untuk melakukan perbaikan menyeluruh pada 46 unit AHU tersebut.

Ini lebih dari sekadar penggantian peralatan sederhana—ini adalah peningkatan menyeluruh pada sistem manajemen energi mal tersebut.

2. Pengujian Awal

Renovasi hemat energi memerlukan pengambilan keputusan berdasarkan data.

Pada awal proyek, tim teknis melakukan penilaian menyeluruh terhadap sistem AHU yang ada:

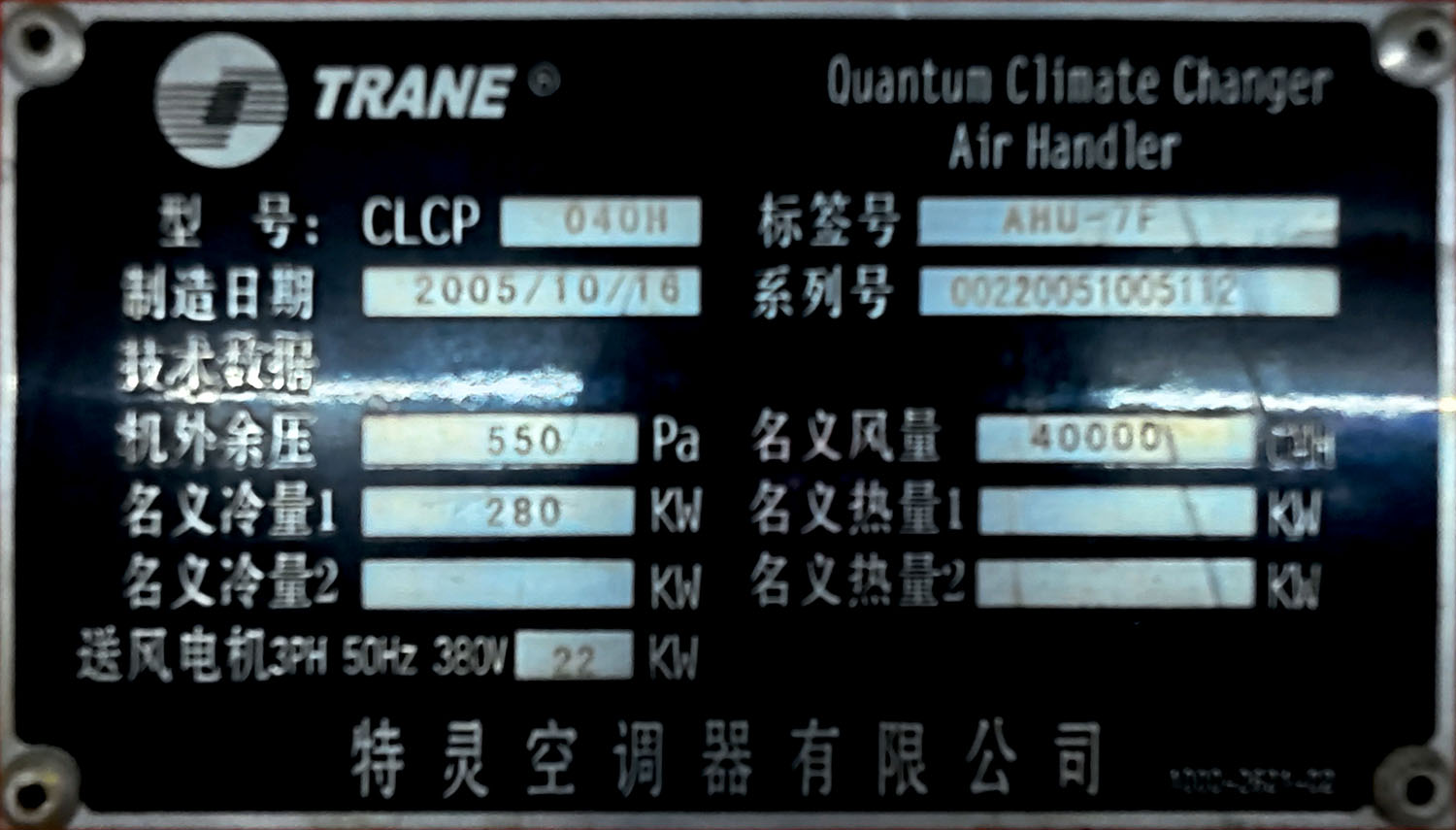

Papan Nama Kipas Asli

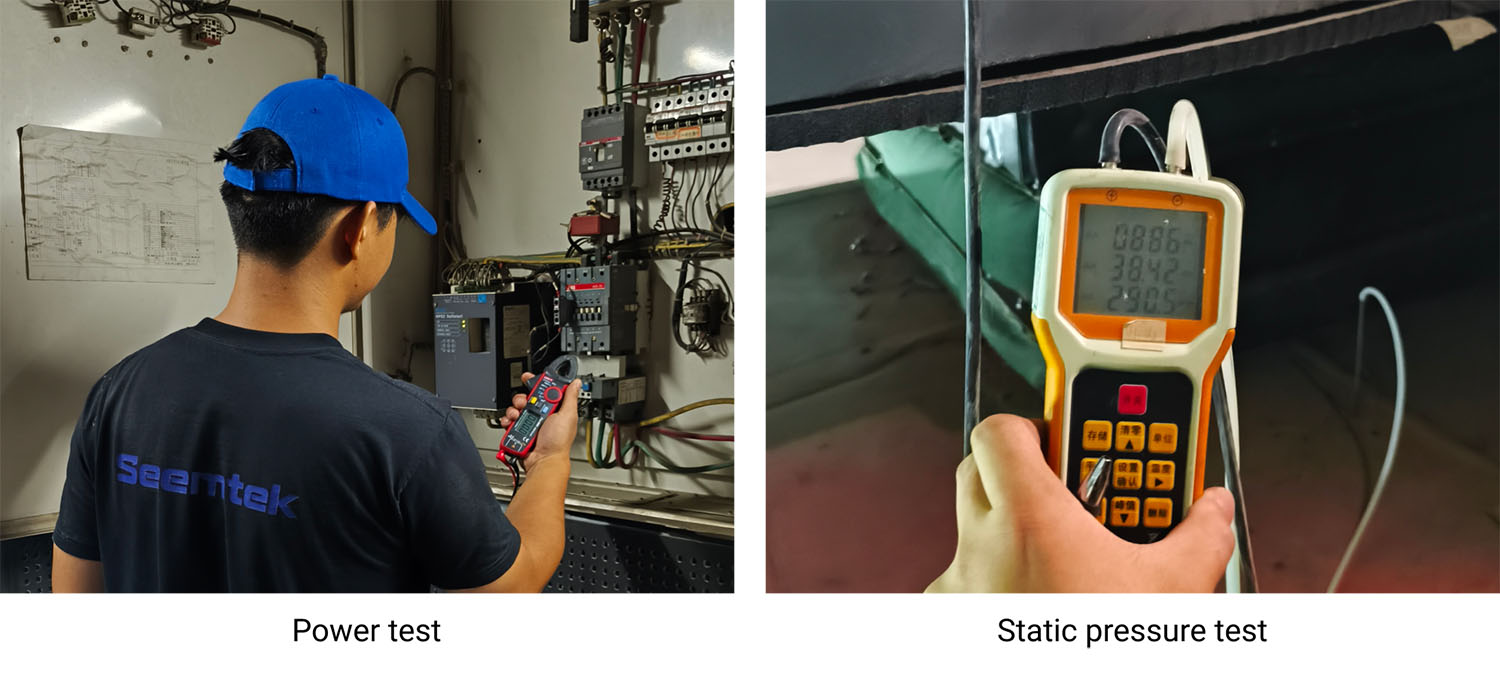

● Uji Daya Operasional – Konsumsi daya aktual dari setiap AHU diukur.

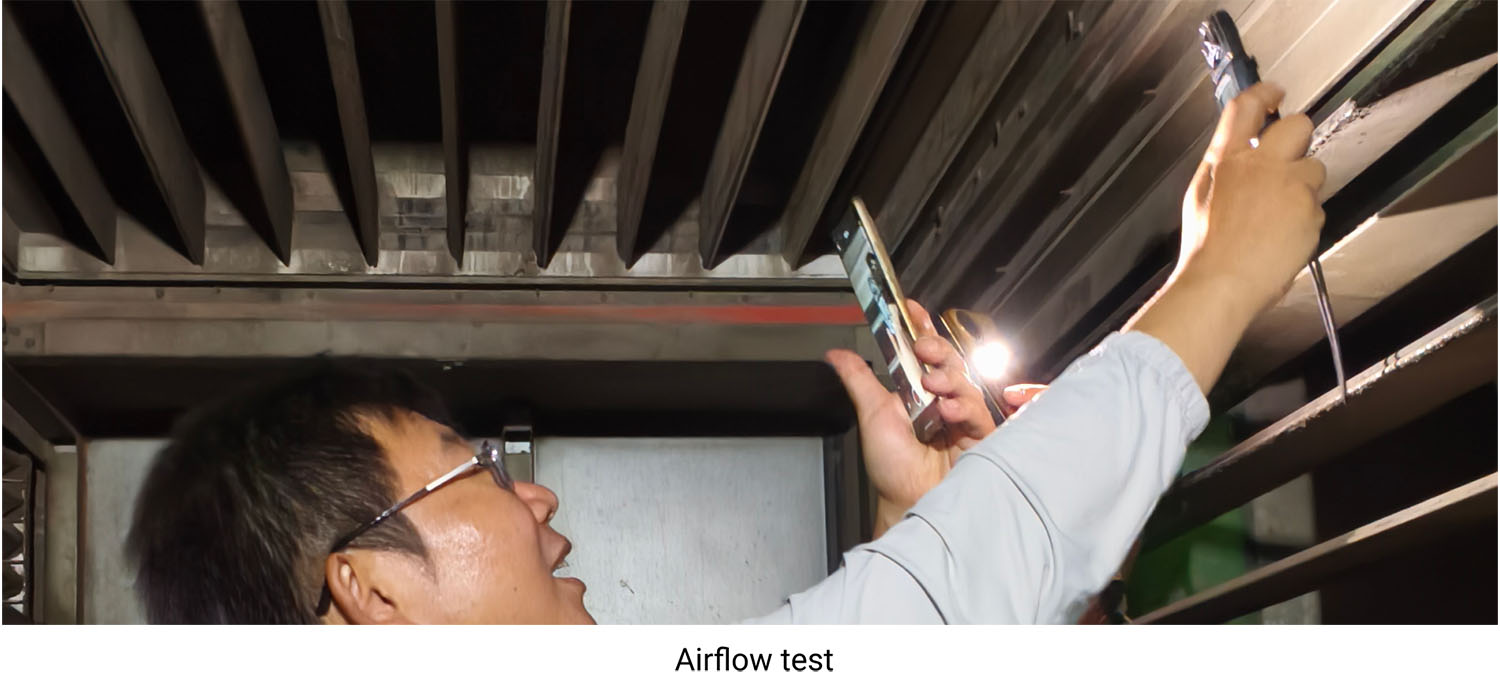

● Pengukuran Tekanan Statis & Aliran Udara – Kurva kinerja kipas asli di bawah kondisi saluran sebenarnya dievaluasi, memberikan data penting untuk pemilihan kipas EC.

● Pemantauan Tingkat Kebisingan – Tingkat kebisingan dasar dicatat untuk mendukung peningkatan akustik.

● Pengukuran Dimensi Instalasi – Pengukuran hingga tingkat milimeter memastikan peralatan baru akan terpasang dengan sempurna ke dalam ruang mekanik yang sudah ada.

● Pemantauan Berbasis Meter – Data kualitas daya secara real-time dikumpulkan melalui sistem manajemen gedung untuk memfasilitasi perbandingan energi pasca-renovasi.

Data lapangan yang akurat memungkinkan tim untuk dengan percaya diri berkomitmen pada penghematan energi yang diharapkan dan memberikan dasar yang kuat untuk memilih kipas EC yang tepat.

3. Kipas EC: Membangun Jantung yang Efisien

Berdasarkan data pengujian yang terperinci, tim teknis mengembangkan solusi retrofit yang disesuaikan untuk 46 unit AHU tersebut.

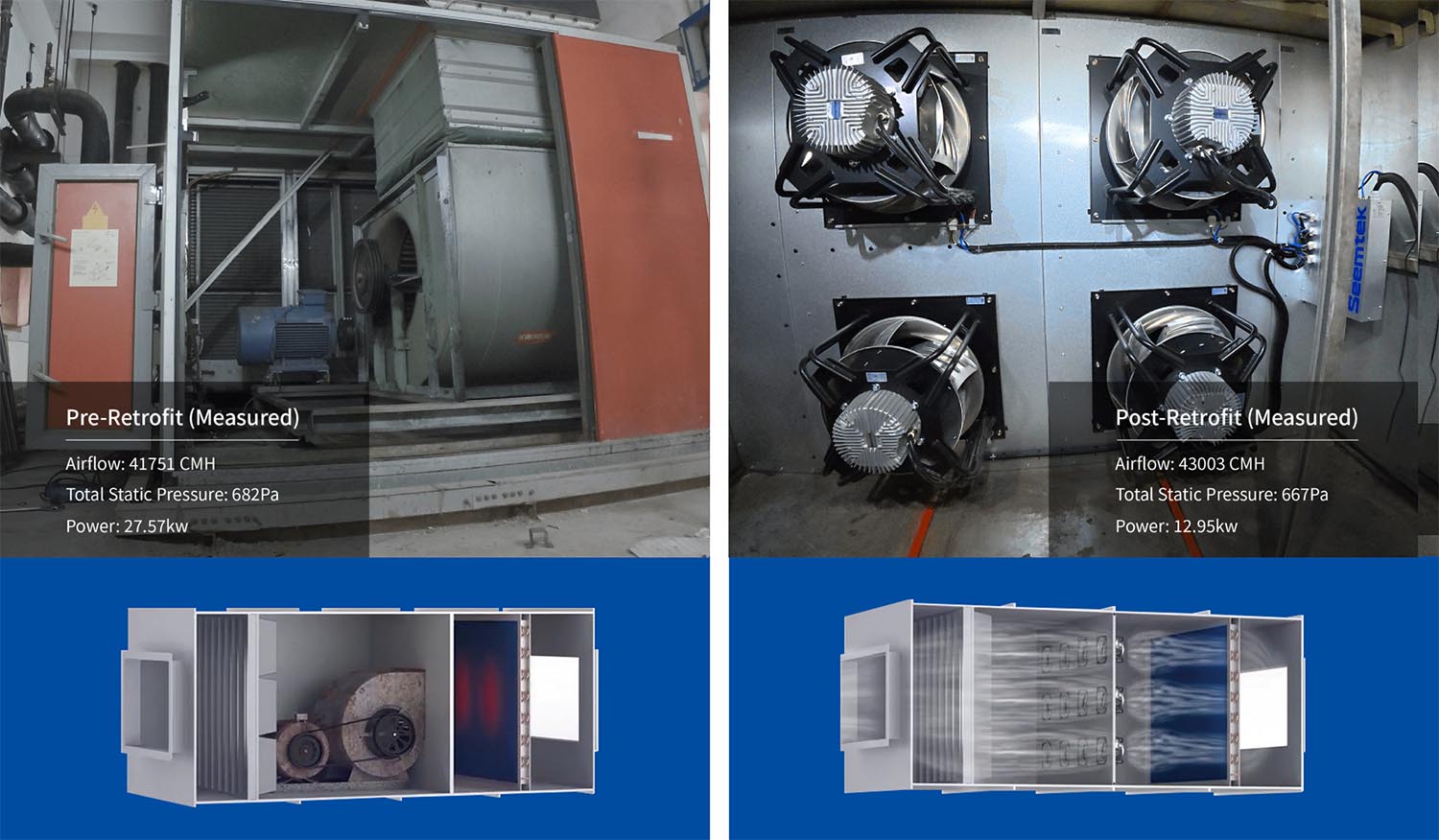

Strategi intinya adalah penggantian total dengan kipas EC.

Sebanyak 165 kipas EC efisiensi tinggi dipasang, terutama menggunakan dua model: A3E-3A630-Y8-58 dan A3E-3A560-Y8-56.

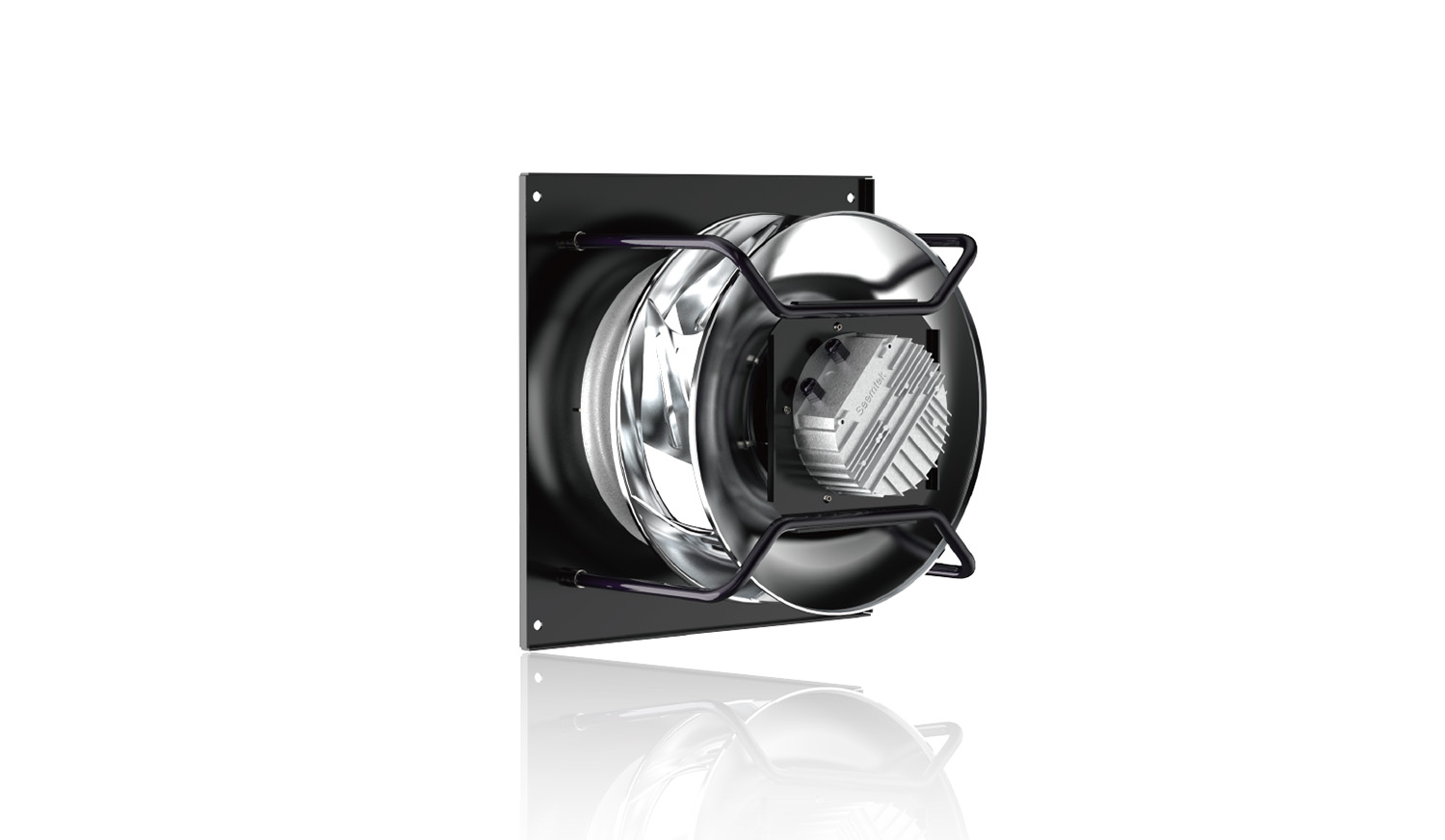

Kipas EC Seri Seemtek Achelous

Mengapa penggemar EC?

- Kipas EC memiliki motor sinkron magnet permanen terintegrasi.
Dibandingkan dengan motor induksi AC tradisional, motor EC menghilangkan kerugian rotor dan mempertahankan efisiensi tinggi bahkan pada beban parsial—kondisi operasi umum untuk sistem HVAC komersial. Data menunjukkan motor EC dapat mencapai efisiensi lebih dari 90%.

- Unit penanganan udara (AHU) tradisional sering beroperasi pada kecepatan tetap, yang mengakibatkan pemborosan energi yang signifikan.
Kipas EC mendukung komunikasi 0–10V atau RS485/MODBUS, memungkinkan penyesuaian kecepatan tanpa langkah berdasarkan tingkat hunian dan fluktuasi suhu.

- Dengan desain yang ringkas dan pengoperasian penggerak langsung, kipas EC menghilangkan kebutuhan akan sabuk.
Bagi tim perawatan, ini berarti tidak perlu lagi penggantian sabuk atau pembersihan debu sabuk, sehingga secara signifikan mengurangi perawatan rutin AHU.

Selama fase desain, tim berpegang pada prinsip penyesuaian ukuran yang tepat. Dengan memanfaatkan fleksibilitas pemasangan susunan kipas EC (dinding kipas), mereka memastikan bahwa kebutuhan aliran udara maksimum terpenuhi sekaligus mengoptimalkan konsumsi energi dan biaya.

4. Renovasi Tanpa Gangguan

Melakukan penggantian AHU skala besar di pusat perbelanjaan yang beroperasi menghadirkan tantangan logistik. Ukuran yang ringkas dan bobot yang ringan dari kipas EC baru terbukti berharga di ruang mekanik yang terbatas. Untuk menghindari gangguan operasional pusat perbelanjaan, tim proyek mengikuti proses standar sebelum pengiriman peralatan:

- Inspeksi pondasi

- Penempatan kipas

- Pengamanan dan koneksi

- Kabel listrik

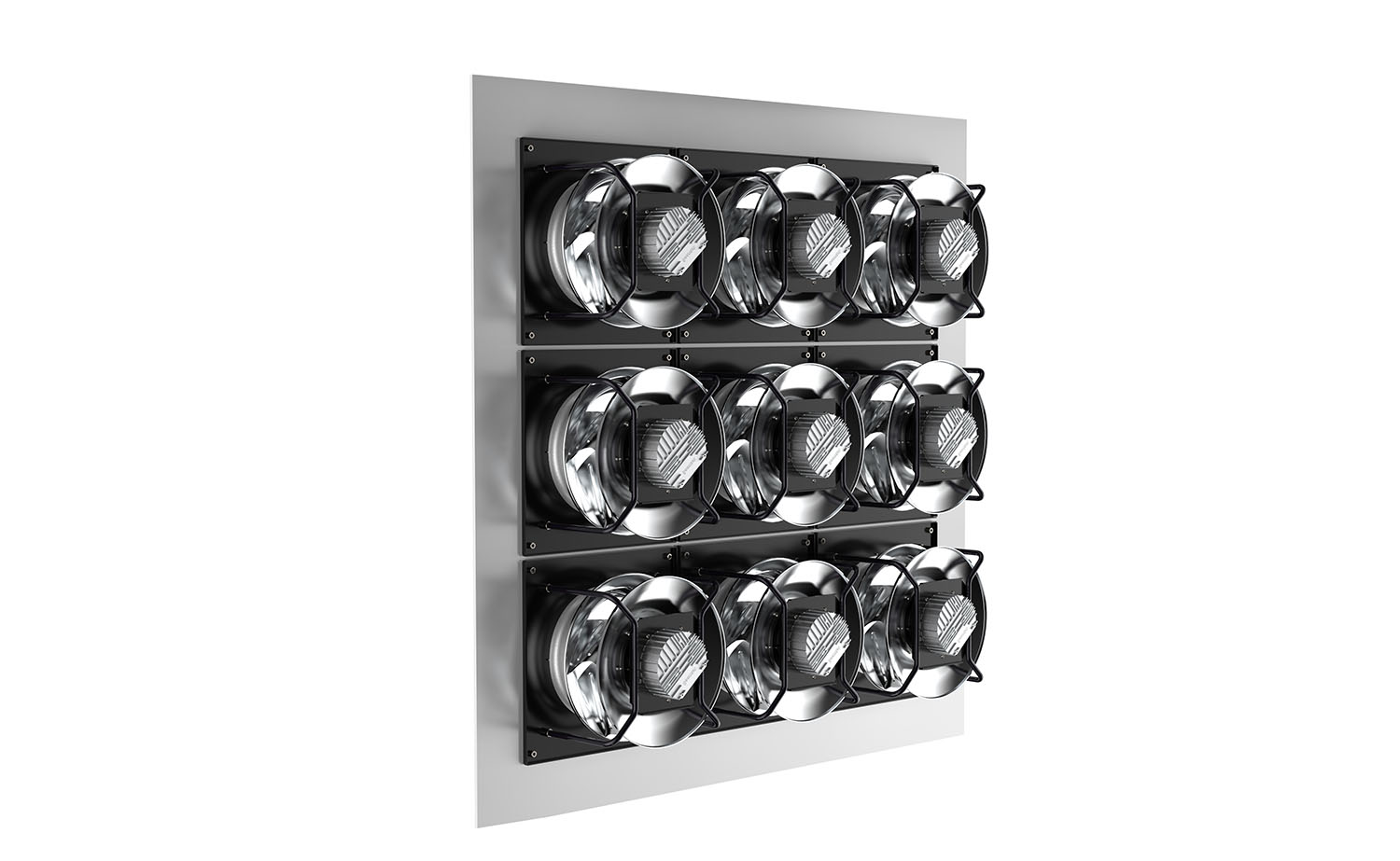

Kipas Dinding Seemtek EC

Berkat desain modular kipas EC, kompleksitas instalasi sangat berkurang. Apa yang sebelumnya memakan waktu berhari-hari untuk satu unit AHU (Air Handling Unit) kini dipersingkat menjadi hanya 6 jam (melepas kipas lama + memasang kipas baru).

Instalasi perangkat keras hanyalah langkah pertama. Kecerdasan sejati sistem ini terletak pada pengendalinya.

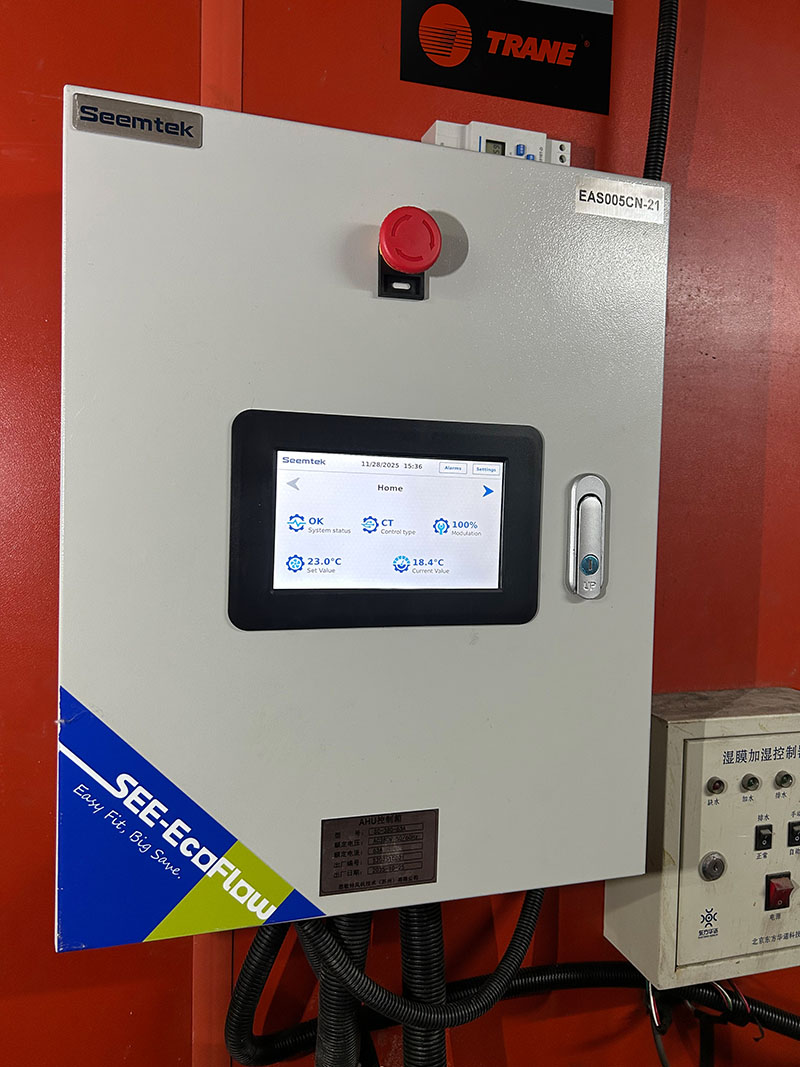

Antarmuka Penyetelan Pengontrol

Setelah terpasang, tim teknis mengintegrasikan kipas EC ke dalam sistem manajemen gedung (BMS). Melalui penyempurnaan dengan pengontrol, AHU berevolusi dari sekadar menghasilkan aliran udara tetap menjadi mencapai pengoperasian cerdas:

- Menyesuaikan aliran udara untuk menghilangkan pendinginan atau pemanasan yang tidak merata

- Mengatur kecepatan kipas secara otomatis berdasarkan suhu udara balik, sehingga mencegah pendinginan atau pemanasan berlebih.

5. Mencapai Tingkat Penghematan Energi Sebesar 64.25%

Pembacaan meter listrik sebelum dan sesudah perbaikan mengkonfirmasi hasilnya.

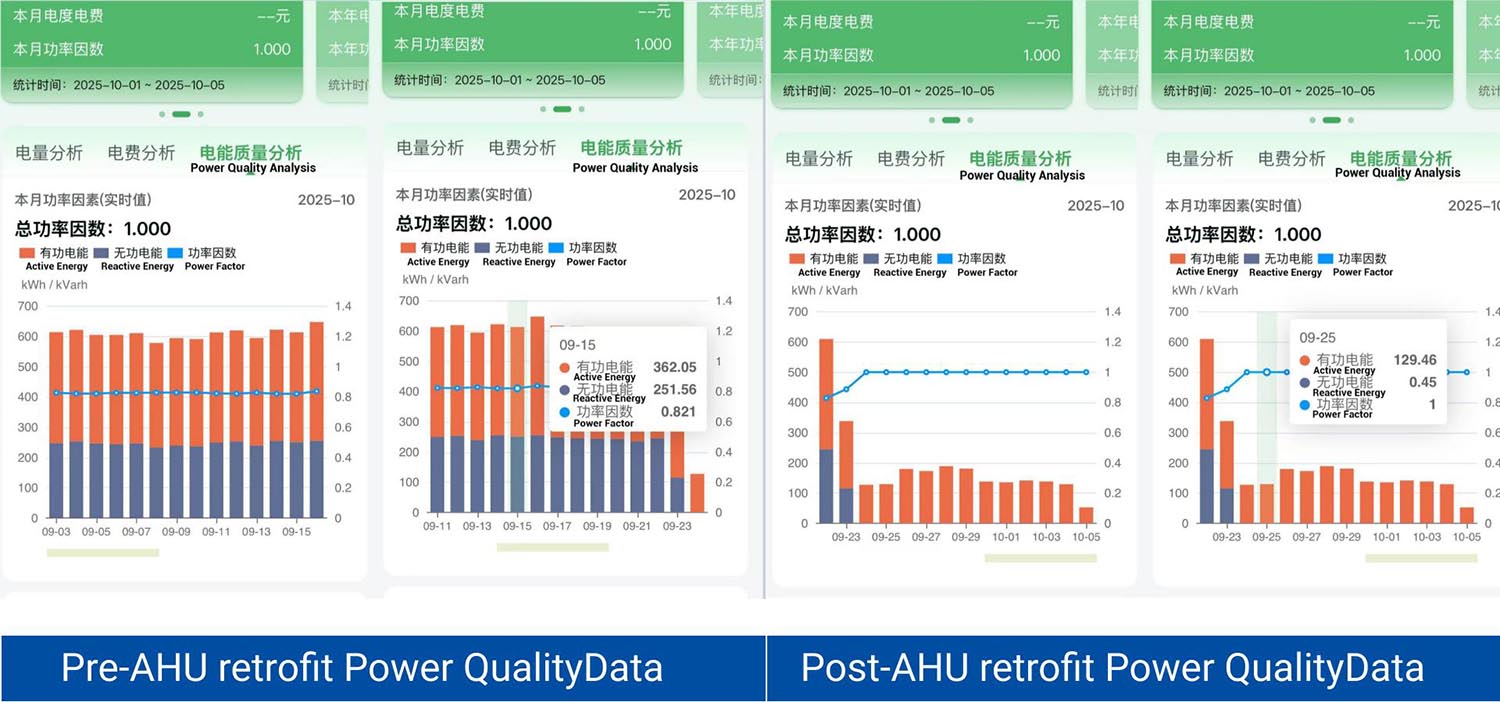

Tabel di bawah ini membandingkan data dari AHU-1 selama periode 10 hari sebelum dan setelah perbaikan:

Data tersebut dengan jelas menunjukkan penurunan drastis dalam konsumsi energi untuk AHU ini, bersamaan dengan pengurangan daya reaktif yang signifikan.

Berdasarkan perhitungan, unit AHU tunggal ini mencapai tingkat penghematan energi sebesar 64.25%.

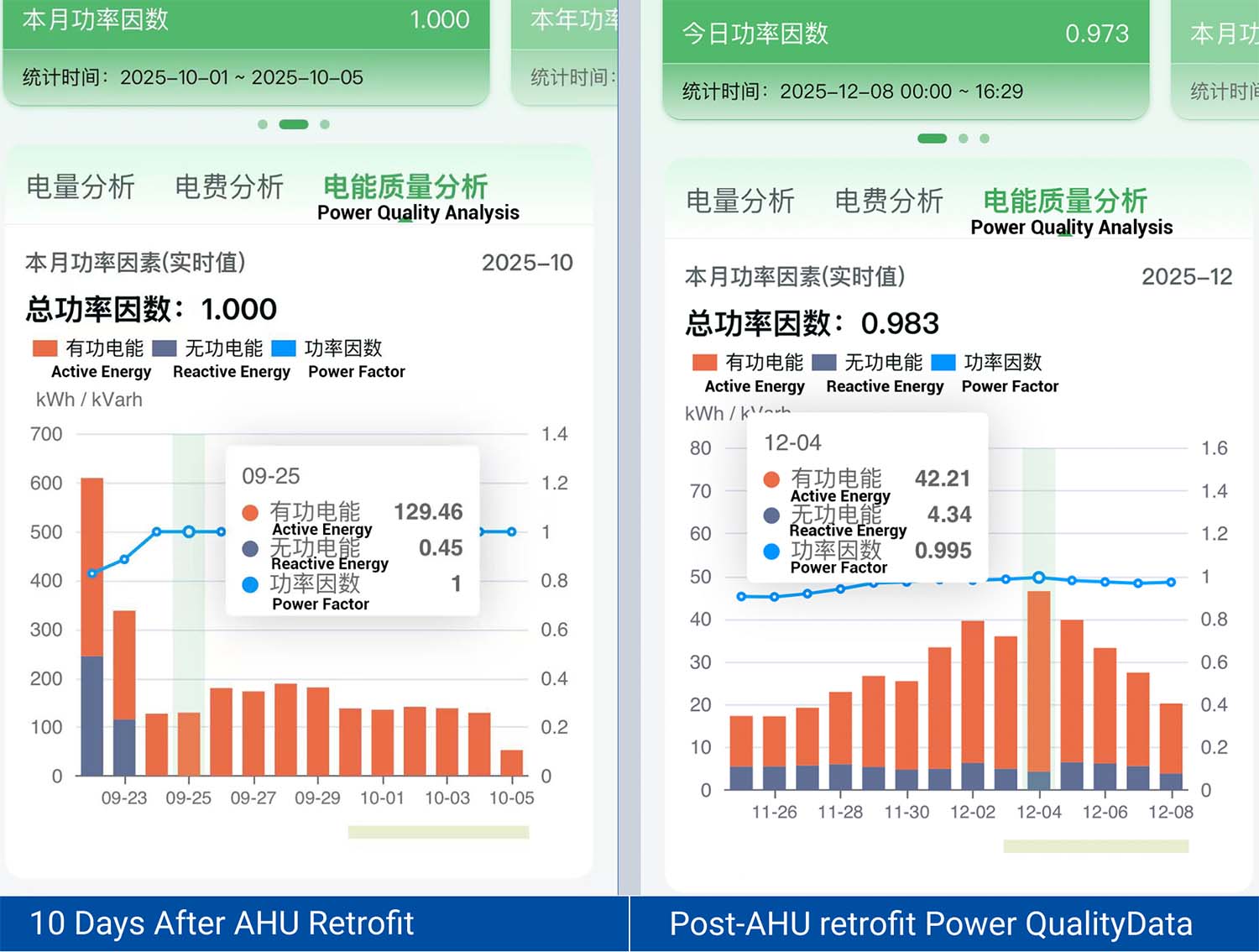

Perlu dicatat bahwa ini bukanlah batas atas, karena sistem beroperasi pada output maksimum selama periode pengukuran ini. Setelah menambahkan mode kontrol seperti suhu konstan, aliran udara konstan, dan tekanan konstan—dan beralih ke kontrol berbasis suhu pada tanggal 23 November—konsumsi energi turun tambahan sebesar 67%.

6. Argumen Ekonomi

Karena kipas beroperasi pada kecepatan tetap, kipas tersebut berjalan dengan daya penuh (27.57 kW) sepanjang tahun tanpa memandang musim atau beban. Biaya listrik tahunan tetap dan tinggi:

Biaya listrik tahunan = 27.57 kW × 13.5 jam/hari × 365 hari × 0.77 yuan/kWh ≈ 104,600 yuan

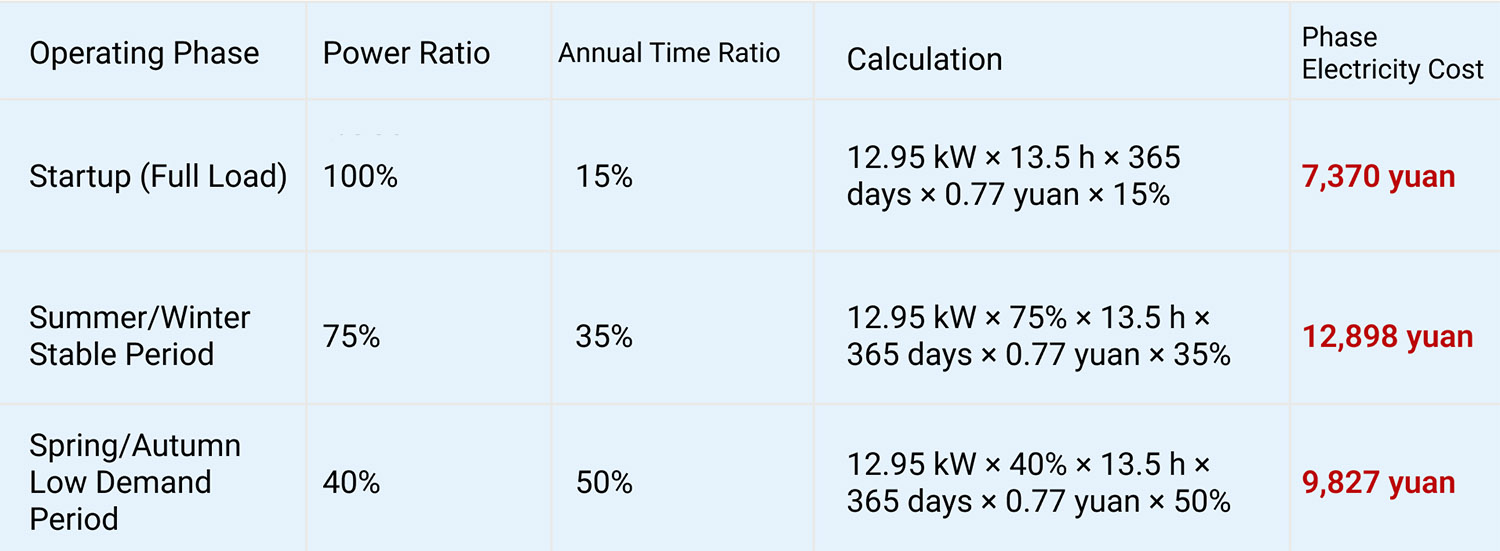

Dengan kipas EC berkinerja tinggi dan kontrol cerdas, AHU secara otomatis menyesuaikan kecepatan kipas berdasarkan suhu udara balik, sehingga secara signifikan mengurangi konsumsi daya. Pengoperasian tahunan dibagi menjadi tiga periode untuk estimasi:

● Total biaya listrik tahunan setelah renovasi = 7,370 + 12,898 + 9,827 ≈ 30,100 yuan

● Penghematan tahunan per AHU** = 104,600 – 30,100 = 74,500 yuan

● Total perkiraan penghematan tahunan untuk 46 AHU: 46 × 74,500 ≈ 3.43 juta yuan

Seiring dengan semakin populernya strategi pengurangan karbon, peningkatan AHU yang berpusat pada teknologi kipas EC diperkirakan akan menjadi pilihan utama untuk renovasi energi di gedung-gedung komersial.
